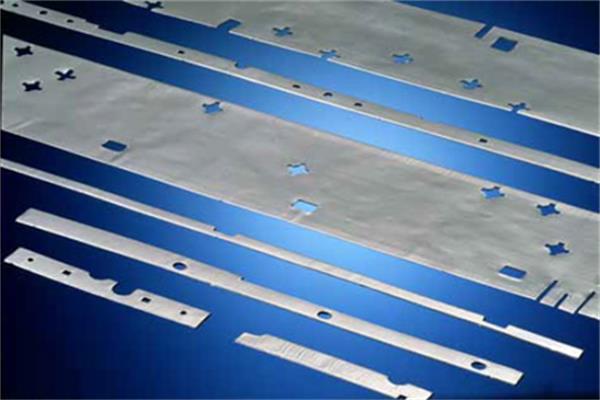

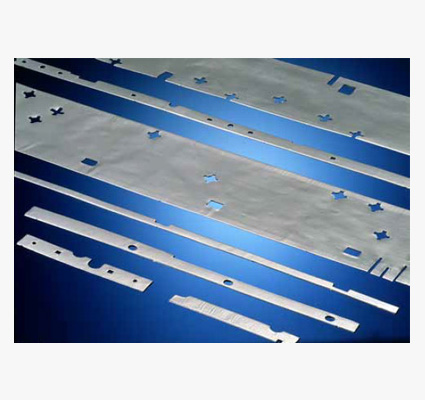

SOFT-SHIELD 4000系列导电泡棉（箔/纤维导电布衬垫）
产品特征
-预先切割的条状利便应用
-导电PSA压敏黏合剂(PSA)优化了衬垫粘合和电子接口界面阻抗
-优良的压缩设定特征优于古板的导电泡棉
-低关闭力要求
-多重关闭循环后体现出稳固的电气性能（通过电阻）
-RoHS认证 和UL 94V-0 阻燃率
-低变位率（5%）SOFT-SHIELD- 4850 系列衬垫体现出完善的电气特征
-预先切割的条状利便应用
-导电PSA压敏黏合剂(PSA)优化了衬垫粘合和电子接口界面阻抗
-优良的压缩设定特征优于古板的导电泡棉
-低关闭力要求
-多重关闭循环后体现出稳固的电气性能（通过电阻）
-RoHS认证 和UL 94V-0 阻燃率
-低变位率（5%）SOFT-SHIELD- 4850 系列衬垫体现出完善的电气特征
订购热线：400-051-8106
|
|
SOFT-SHIELD 4000系列导电泡棉（箔/纤维导电布衬垫）
√不松动的导电纤维 |
表一
| SOFT-SHIELD4000衬料的典范性能 | ||||||
| 质料 | 4000 | 4002 | 4004 | 4006 | 4008 | 实验要领 |
| 芯料 | PORON1尿烷泡沫 | —— | ||||
| 外衣 | 强化纤维铝箔 |
|
||||
| PSA类型 | Chomerics导电聚丙乙烯 | —— | ||||
| 粘协力 | 见表2 | ASTM D1000 | ||||
| 压缩-变位(2) 25%变位,psi | ﹤7至﹤12 | ﹤1至﹤4 | ﹤1至﹤5 | ﹤3至﹤9 | ﹤3至﹤8 | ASTM D3574修正版 |
| 压缩设定 ，% @ 25%变位 | ﹤20 | ASTM D395要领B | ||||
| 压缩次数 ，ohm ，10000次@ 50%变位 | 初始0.006 ，最终0.032 | —— | ||||
| 事情温度 ，max | 158℉(70℃) | —— | ||||
| 初始PSA粘协力 ，lb/in | ﹥2.5 | ASTM D1000 | ||||

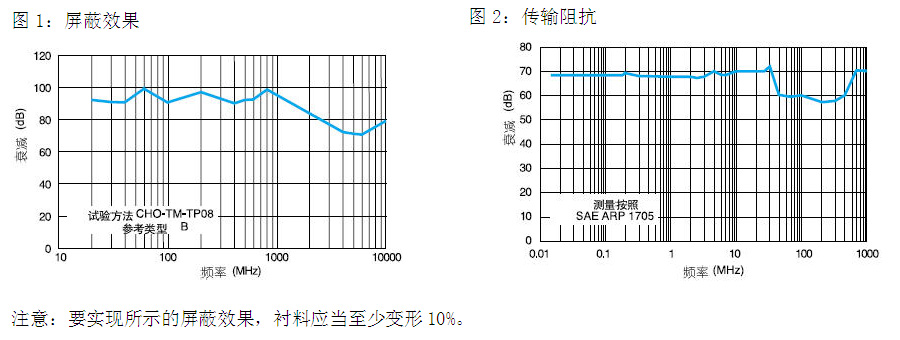

| EMI屏障效果 ，dB(10MHz至1GHz) | 见图1 | CHO-TM-TP08(3) | ||||
| 传输阻抗 | 见图2 | SAE ARP 1705 | ||||
| 热老化后的外貌电阻率 ，ohm/in 168小时185℉(85℃) 250℉(121℃) 95%相对湿度/95℉(35℃)2190小时158℉(70℃) |
最初0.009,最终0.014
最初0.007,最终0.017
最初0.007,最终0.010
最初0.010,最终0.010
|
CHO-TM-TP57(3) | ||||
| 磨耗电阻(Taber研磨机) ，ohm 500次(500g在CS轮上) | 初始0.007 ，最终0.010 | ASTM D460 | ||||
| UL易燃性 | 94HB | 94V-0 | 94HB | 94HB | 94V-0 | —— |
表二
| 粘协力﹡(撕裂强度) ，(N/m) | ||
| 实验情形 | 关于铝 | 关于钢 |
| 情形温度 烘烤1小时﹫350℉(177℃) | 438 700 | 438 682.5 |
| 烘烤1小时﹫400℉(204℃) | 892.5 | 875 |
| 烘烤48小时﹫350℉(177℃) | 542.5 | 525 |
| 烘烤48小时﹫165℉ ， 95%相对湿度(74℃) | 717.5 | 700 |
*在凭证ASTM D1000的情形温度下实验
Chomerics的SOFT-SHIELD 4000系列质料是低本钱、关闭力小的EMI衬料 ，提供对民用电器装置、室内机箱和工业装备的有用屏障和接地 ，适适用于模切、亮边和底板应用。它们所具有的薄断面用在视察板、底板或I/O毗连器面板上很是理想。

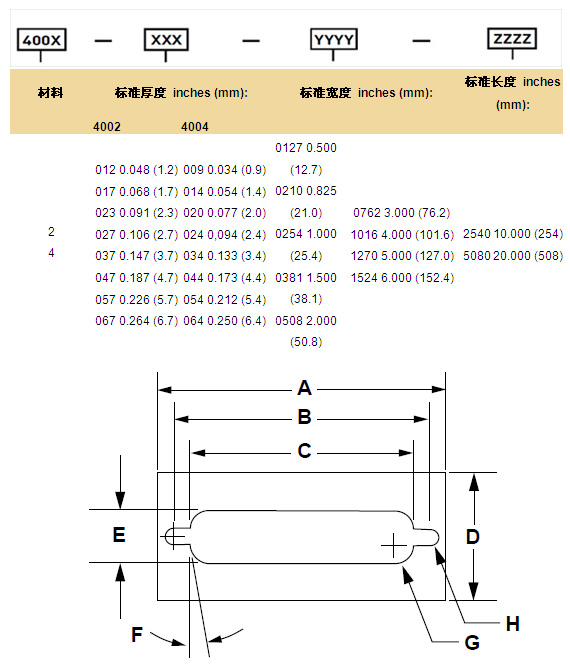

部分的编号计划所示如下 ，订购4000系列导电泡棉的标准尺寸：

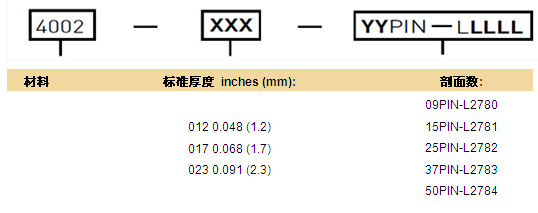

D型讨论垫片使用下列部分编号计划去订购SOFT-SHIELD 4002系列质料。
D型讨论垫片的尺寸和公差设置在页面顶部。
