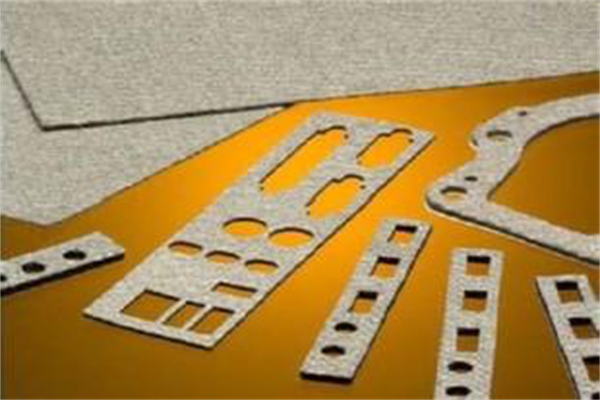

SOFT-SHIELD 4800系列导电泡棉(箔/纤维纠葛泡沫芯)
-预先切割的条状利便应用
-导电PSA压敏黏合剂(PSA)优化了衬垫粘合和电子接口界面阻抗
-优良的压缩设定特征优于古板的导电泡棉
-低关闭力要求
-多重关闭循环后体现出稳固的电气性能(通过电阻)
-RoHS认证 和UL 94V-0 阻燃率
-低变位率(5%)SOFT-SHIELD- 4850 系列衬垫体现出完善的电气特征
SOFT-SHIELD 4800系列导电泡棉(箔/纤维纠葛泡沫芯)
√关闭力低 |
表一
典范性能 | SOFT-SHIELD 4800 | 试验要领 |
压缩-变位(lb/线性英寸)向外延伸3mm | 25%-1.95lb/inch 50%-6.30lb/inch | ASTM C165 (绝对值) |
传输阻抗 | 见表2 | |
S.E.,20MHz—10 GHz | 平均:95db | CHO-TM-TP08 |
压缩设定 | <15% | ASTM D3574 |
拉伸强度(3mm/平方英寸) | 9.9lbs/平方英寸 | —— |
黏合剂撕裂强度 | 45 Oz./Inch | PSTC 1 Mod/180° |
事情温度规模 | -40°C ~ 70°C | -- |
表二:SS4800系列电气稳固性(传输阻抗)
质料 | 典范值(Ohm/平方英寸) | 试验要领 |
初始传输阻抗 |
变位
25%50%
0.0350.009
|
ASTM C-165 Mod. |
磨损阻抗 |
|
|
热老化 | 0.0480.018 | 75°C–168小时 |
高温/高湿度 | 0.0170.028 | 85°C/95%RH-48小时 |
温度循环试验 | 0.0380.028 |
-40°C/+65°C—96小时
30分钟一连高温
10分钟升温时间
|
赔偿循环试验 | 0.0690.024 | 1000次压缩循环(0-50%压缩变位) |
SOFT-SHIELD 4800 系列 压缩变位/传输阻抗(3mm厚/1平方英寸)
厚度标准
1mm (0.039”)
1.5mm (0.060”)
2mm (0.078”)
3mm (0.118”)
4mm (0.157”)
1mm (0.197”)
SOFT-SHIELD-4800系列多平面型导电Z轴泡沫型EMI衬垫代表了Chomerics EMI屏障手艺在泡沫芯方面的新型立异。导电纤维和低密度的泡沫 奇异组合体的SOFT-SHIELD-4800系列为性能导向,本钱经济的EMI屏障计划提供了基础。
通过一直优化导电纤维结构,在泡沫基质中的装载和散布,通过极短的地径SOFT-SHIELD-4800系列可以提供极佳的Z轴传导性。
基底是完整的不折不扣的泡沫,SOFT-SHIELD-4800系列提供优越的物理力学性能。
SOFT-SHIELD-4800系列是成卷辊制造的,很容易转换成差别的产品形式,适用于I/O面板,底板,毗连器,或具有矩形/正方形垫片密封的视察板。
