SOFT-SHIELD 5000系列导电泡棉（泡沫芯加导电外衣）

prevnext

审查所有大图

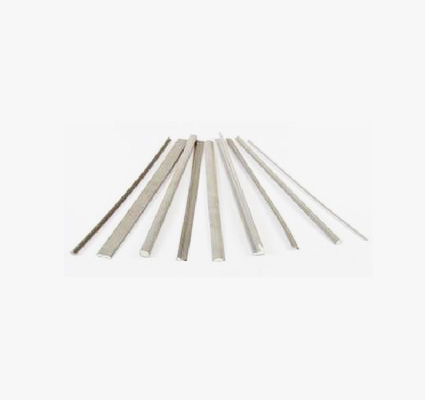

SOFT-SHIELD 5000系列导电泡棉（泡沫芯加导电外衣）

产品特征
-预先切割的条状利便应用
-导电PSA压敏黏合剂(PSA)优化了衬垫粘合和电子接口界面阻抗
-优良的压缩设定特征优于古板的导电泡棉
-低关闭力要求
-多重关闭循环后体现出稳固的电气性能（通过电阻）
-RoHS认证和UL 94V-0 阻燃率
-低变位率（5%）SOFT-SHIELD- 4850 系列衬垫体现出完善的电气特征

订购热线：400-051-8106

连忙咨询

产品优势

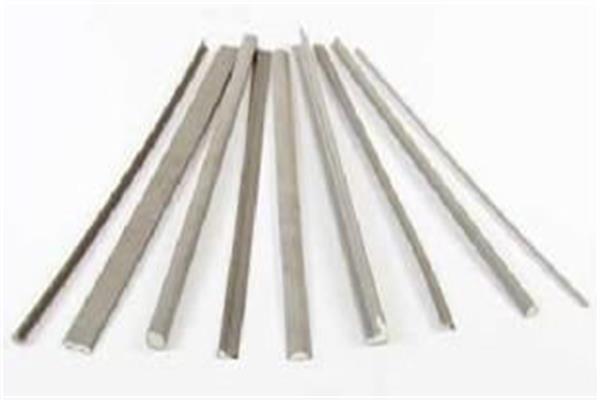

SOFT-SHIELD 5000系列导电泡棉（泡沫芯加导电外衣）

SOFT-SHIELD 5000系列导电泡棉（泡沫芯加导电外衣）

√通俗功用或UL94V-0额定品种的选择
√典范要求<1lb/in(0.175N/mm)关闭力-比其他的衬料低5倍
√从20MHz至10GHz>90db衰减
√非对称断面和C,V,P,D形断面
√10,000次压缩后性能不降低
√宽疏散衬，便于去除
√在疏散纸上的轻切件，可利便地“撕和粘”接地应用
√自收尾外衣-无锐边
√对Bellcore GR-64-Core空气污染要求举行试验
√定做的长度，定做的断面

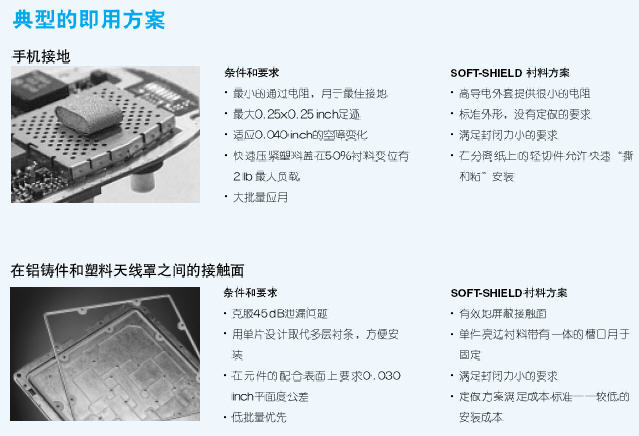

SOFT-SHIELD 5000系列EMI衬料设计用于知足当今民用电子机壳、医疗电子器件、工厂自动化装备和接地应用对屏障和机械性能的严酷要求，特殊适合于薄壁的塑料机壳。

SOFT-SHIELD 5000系列EMI衬料

产品设置

衬料以标准8英尺长或按长度切断的带料供货。凭证断面也能卷料供货，为了快速“撕和粘”接地应用，质料作为在聚酯膜疏散背衬上的轻切件供货或者作为单独的件供货。

Chomerics也制造单件的、由一连长度料拼接的亮边衬料。由于这些质料具有完全遮掩的外貌，特殊适适用于要求360°EMI屏障的小关闭力应用场合或者便于装置单件衬料的场合。

表一：典范性能

典范性能
性能	试验要领	SOFT-SHIELD 5000
屏障效果	CHO-TM-TP08	见图 1
压缩-变位	ASTM C165(修改)	要求手艺转达 172
压缩设定	ASTM D3574(修改)	< 25%
导电率	CEPS-0002	0.1 ohm/sq.,max.
粘合剂撕裂强度	ASTM D1000(90°弯曲)	0.7 N/mm,min.
压敏粘合剂	-	无压敏粘合剂
事情温度规模	-	-40~+70℃

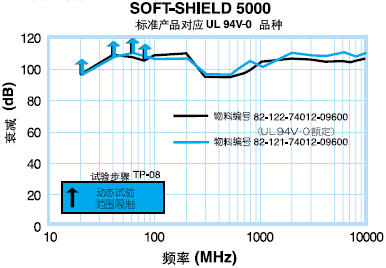

表二：屏障效果

屏障效果

订购信息

SOFT-SHIELD 5000 Family	A 1.银色镀镍尼龙 RIP阻止织物 B： 2.丙烯酸压敏粘合剂（PSA） C： 2.UL 94V-0品级	剖面型号	标准长度是96英寸。例如：09600 = 96” 切割长度可选择
参照表1-9，使用部分的所示编号计划订购5000系列导电泡棉。

自界说模切部件请联系客服。

表1

矩形条inches (mm)
剖面型号	高 (mm)	宽 (mm)
74039	0.020 (0.50)	0.157 (4.00)
74020	0.039 (1.00)	0.157 (4.00)
74003	0.039 (1.00)	0.197 (5.00)
74038	0.039 (1.00)	0.275 (7.00)
74004	0.039 (1.00)	0.394 (10.00)
74035	0.059 (1.50)	0.157 (4.00)
74040	0.062 (1.60)	0.200 (5.00)
74034	0.071 (1.80)	0.551 (14.00)
74002	0.079 (2.00)	0.157 (4.00)
74005	0.079 (2.00)	0.275 (7.00)
74066	0.079 (2.00)	0.355 (9.00)
74025	0.079 (2.00)	0.394 (10.00)
74049	0.079 (2.00)	0.827 (21.00)
74099	0.090 (2.30)	0.157 (4.00)
74102	0.098 (2.50)	0.870 (22.00)
74048	0.118 (3.00)	0.157 (4.00)
74023	0.125 (3.18)	0.250 (6.35)
74000	0.125 (3.18)	0.375 (9.53)
74012	0.125 (3.18)	0.500 (12.70)
74001	0.125 (3.18)	0.800 (20.32)
74015	0.130 (3.30)	0.190 (4.83)
74054	0.200 (5.00)	0.300 (7.60)
74016	0.250 (6.35)	0.375 (9.53)
74014	0.250 (6.35)	0.500 (12.70)
74021	0.375 (9.53)	0.500 (12.70)

表2

方形条 inches (mm)
剖面型号	高 (mm)	宽 (mm)
74018	0.118 (3.00)	0.118 (3.00)
74017	0.200 (5.00)	0.200 (5.00)
74022	0.236 (6.00)	0.236 (6.00)
74118	0.250 (6.35)	0.250 (6.35)
74024	0.375 (9.53)	0.375 (9.53)
74028	0.500 (12.70)	0.500 (12.70)

表3

D型条 inches (mm)
剖面型号	高(mm)	宽 (mm)
74037	0.060 (1.52)	0.150 (3.80)
74081	0.070 (1.78)	0.250 (6.35)
74019	0.090 (2.30)	0.090 (2.30)
74031	0.090 (2.30)	0.150 (3.80)
74053	0.100 (2.54)	0.250 (6.35)
74052	0.108 (2.74)	0.150 (3.80)
74055	0.110 (2.79)	0.225 (5.72)
74074	0.110 (2.79)	0.380 (9.65)
74013	0.120 (3.05)	0.150 (3.80)
74036	0.120 (3.05)	0.250 (6.35)
74006	0.140 (3.56)	0.250 (6.35)
74058	0.141 (3.58)	0.360 (9.14)
74056	0.155 (3.94)	0.250 (6.35)
74041	0.157 (4.00)	0.150 (3.80)
74030	0.157 (4.00)	0.236 (6.00)
74033	0.180 (4.57)	0.400 (10.16)
74011	0.250 (6.35)	0.375 (9.53)
74029	0.375 (9.53)	0.500 (12.70)

表4

C型条 inches (mm)
剖面型号	高 (mm)	宽(mm)
74057	0.250 (6.35)	0.280 (7.11)
74008	0.385 (9.78)	0.420 (10.67)
74027	0.465 (11.81)	0.420 (10.67)

表5

Astragel 条 inches (mm)
剖面型号	高 (mm)	宽 (mm)
74010	0.675 (17.14)	0.580 (14.73)

表6

P型条inches (mm)
剖面型号	高 (mm)	宽(mm)
74009	0.130 (3.30)	0.520 (13.20)

表7

三角带inches (mm)
剖面型号	高 (mm)	宽 (mm)
74063	0.118 (3.00)	0.150 (3.81)
74042	0.782 (19.86)	0.882 (22.40)

表8

刀刃条 inches (mm)
剖面型号	高 (mm)	宽 (mm)
74007	0.106 (2.69)	0.445 (11.30)

表9

其他SOFT-SHIELD 5000 剖面 inches (mm)
剖面	剖面型号	高 (mm)	宽 (mm)
Stealth Shape	74059	0.080 (2.03)	0.675 (17.15)
Stealth Shape	74101	0.100 (2.54)	0.393 (9.98)
Stealth Shape	74095	0.120 (3.05)	0.400 (10.16)
Stealth Shape	74084	0.134 (3.40)	0.625 (15.88)
Clip Shape	74045	0.200 (5.08)	0.156 (3.96)
Clip Shape	74077	0.240 (6.10)	0.296 (7.52)
T-Slot Shape	74079	0.180 (4.57)	0.375 (9.52)
Tall D Shape	74032	0.126 (3.20)	0.090 (2.29)
